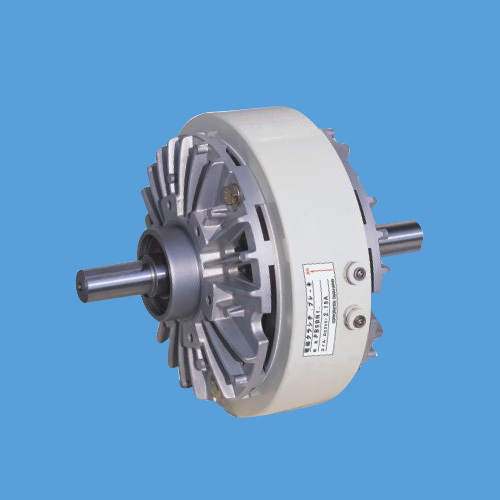

磁粉式刹车器，磁粉制动器

PB、PC型磁粉制动器是由主动转子（输入轴）、从动转子（输出轴）、含激磁线圈的磁轭组成，三部分相对同心装配，形成了一个可以相对转动的整体，在主动转子和从动转子之间的环形空隙内填有高导磁性的合金磁粉。

所属分类:

磁粉离合器/制动器

服务热线:

0769-85923778

产品咨询
相关产品
  • 产品描述

  • PB、PC型磁粉制动器是由主动转子（输入轴）、从动转子（输出轴）、含激磁线圈的磁轭组成，三部分相对同心装配，形成了一个可以相对转动的整体，在主动转子和从动转子之间的环形空隙内填有高导磁性的合金磁粉。

    激磁线圈无电流通过时，工作腔中的磁粉呈松散状态。在主动转子所产生的离心力的作用下，磁粉被均匀地甩在主动转子的内壁上，主、从动转子之间屋里的相互作用，磁粉离合器处于分离状态，没有转矩的传递。

    PB型磁粉制动器与磁粉离合器的原理相同，只要磁粉离合器的从动转子加以固定，就形成了磁粉制动器。

    特性

    1.激磁电流与转矩呈线性关系

    2.稳定的滑差转矩

    3.防止由于滑差所致的发热现象

    应用范围

    由于PB、PC型磁粉制动器具有以上特性，现已广泛应用于造纸、印刷、塑料、橡胶、纺织、印
    染、电线电缆、冶金以及其他相关卷取加工行业中收卷和放卷张力的控制。





    型号
    额定转矩(N•m)
    电流(A)75℃
    许用转速(r/min)
    滑差功率（W）
    重量（Kg）
    自冷
    气冷
    		HBN强制风冷WN水风冷
    PB-0.06XN
    0.6
    0.46
    1800
    20
    38


    1.7
    PB-0.3XN
    3
    0.53
    1800
    50
    80


    3.1
    PB-0.6XN
    6
    0.81
    1800
    70
    130


    3.8
    PB-1.2XN
    12
    0.94
    1800
    150
    250


    5.2
    PB-2.5XN
    25
    1.24
    1800
    230
    380
    500
    700
    9
    PB-5XN
    50
    2.15
    1800
    360
    700
    900
    1200
    14.5
    PB-10XN
    100
    2.40
    1800
    600
    1100
    1800
    2800
    34
    PB-20XN
    200
    2.70
    1800
    860
    1900
    2600
    3900
    53
    PB-40XN
    400
    3.50
    1800
    1300
    2800
    3500
    5200
    100

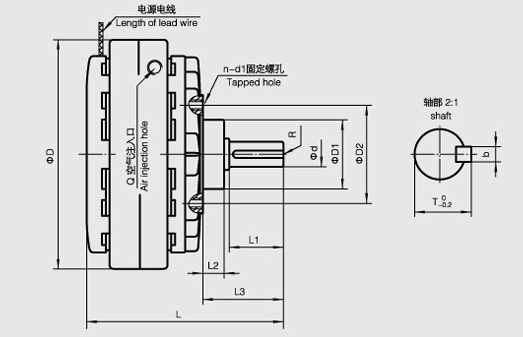

    型号
    外形尺寸
    轴联结尺寸
    止口支撑尺寸
    气孔
    D
    L
    d(h7)
    b(p7)
    T
    L1
    RX深度
    D1(g7)
    D2
    L2
    L3
    n-d1x深度
    PB-0.06XN
    88
    93
    8
    3
    9.1
    22
    －－－
    33
    55
    15
    41
    6-M5×8
    1/8
    PB-0.3XN
    120
    106
    10
    4
    11.5
    22
    M3×6
    42
    64
    14
    42
    6-M5×10
    1/8
    PB-0.6XN
    134
    114
    12
    4
    13.5
    26
    M4×8
    42
    64
    14
    46
    6-M5×10
    1/8
    PB-1.2XN
    152
    132
    15
    5
    17
    29
    M4×8
    42
    64
    15
    49
    6-M6×10
    1/8
    PB-2.5XN
    182
    155
    20
    5
    22
    43
    M5×10
    55
    78
    17
    64
    6-M6×10
    1/8
    PB-5XN
    219
    193
    25
    7
    28
    55
    M6×12
    74
    100
    30
    91
    6-M6×10
    1/4
    PB-10XN
    278
    239
    30
    7
    33
    65
    M10×20
    100
    140
    28
    100
    6-M10×15
    3/8
    PB-20XN
    327
    278
    35
    10
    38.5
    69
    M10×20
    110
    150
    30
    109
    6-M10×15
    3/8
    PB-40XN
    395
    338
    45
    12
    48.5
    92
    M10×20
    130
    200
    35
    138
    8-M12×20
    3/8
