EPC-HY09U超声波纠偏控制器 液压纠偏系统 光电纠边机 油压对边机
- 产品描述
-
纠偏装置是一种用于调整设备或物体偏离正确位置或轨迹的装置。它能自动检测目标物体的偏移量，并通过控制机构产生纠正力，使物体回到预定位置。该装置广泛应用于印刷机械、数控机床、物料输送等领域。其结构紧凑、操作简便，能有效提高生产效率和产品质量。当物体出现偏离时，纠偏装置立即启动，迅速而精准地调整位置，确保生产过程的稳定性和可靠性。
EPC(edge position control)齐边装置是利用精确光电检知,来控制使卷物随时能修正保持在整齐正确的位置上,亦称为纠偏装置.它广泛的被应用于各式产业机械中能提升品质、降低损耗并减少人力，是产业自动化的不可缺少的产品。应用：淋膜机、贴合机、印刷机、涂布机、造纸机、染整机、制袋机、分切机等。

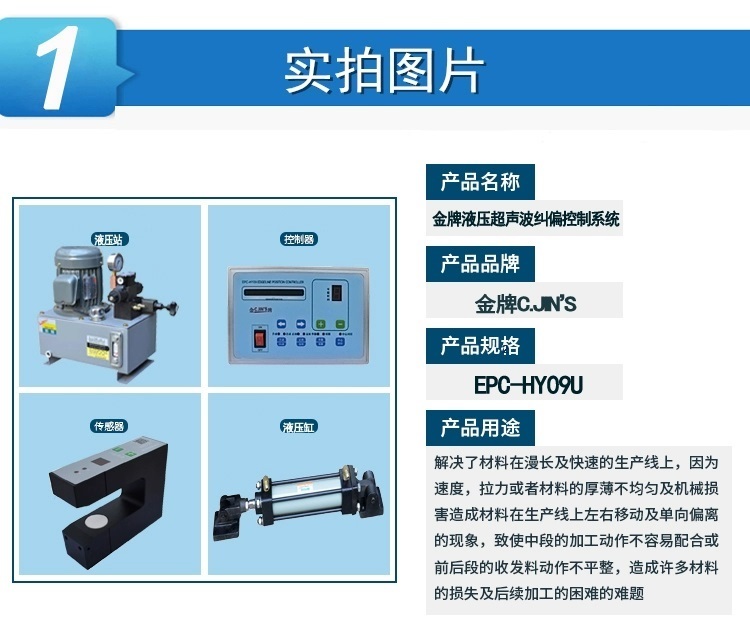

光电纠偏系统的构成:由光电检测头、信号处理系统、调节器、电液伺服阀、执行缸和液压站组成。光电检测头为垂直反射式，可检测运动带材边位置
光电纠偏的性能
手动、自动(中心回位)工作
可工作于对边、对线、对中方式
单、双电眼输入
响应速度可调
带限位输入
纠偏精度≦1mm
大功率固态继电器控制电磁阀
控制核心ARM Cortex Mo处理器 50HZ
控制器电源单相200/220V，20/60HZ,3A
AC380V(液压电机），推力3T-50T液压驱动
周围温度0-60°C
特点:
1、 红外线高感度电眼，精度0.05mm可分辨2层薄膜，亦可做特殊对边检知。（超声波传感器除可穿透材料之外其它皆可检知）
2、 卷物任何颜色如黑色、镜面反光、透明、白色……等皆可被轻易侦测检知。
3、 任何材质不限,如纸、布、橡塑胶、细网、金属……皆可检知控制。
4、 美制电磁

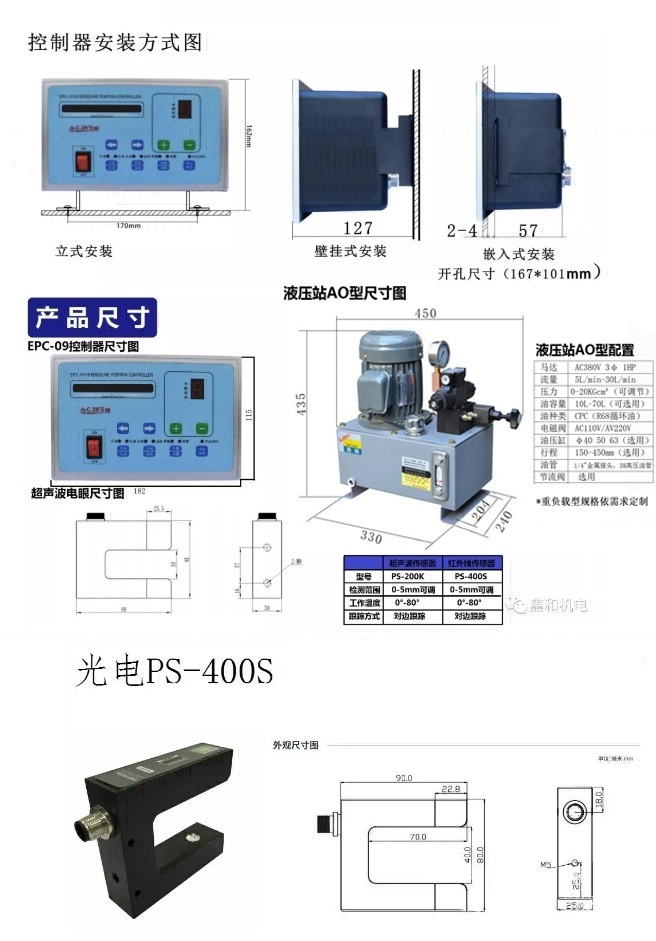

技术参数：
电源（Power） 单相200/220V，50/60HZ，3A 入力（Into Force） U型光电检知器 出力（Otput0 AC 220V / 220V50/60HZ 检出(Detected) 反射式光电npn信号 操作功能(Operation Function) 自动/手动/（中心定位EPC-52C选用） 周围温度(Ambient Temperature) 0-500C 附属品(Accessories) 保险丝管3A(2支) 重量(Weight) 1KG 检知方式（Way It Checks） 红外线反射检出 检出对象(Detected Object) 边缘 检车距离(Inspection Car Distance) 10mm±5mm 不感带(Not Feeling With) 0.3~3mm LED指示(LED Indicator) 有 周围温度(Ambient Temperature) 50℃ 附属品(Accessories) 5米隔离电眼线， 重量(Weight) 电眼0.3Kg，电眼架0.7Kg
油压式推动器AO马速（Motor Speed） 3Φ4P 1/2 HP（1Φ1/2HP需另外订制） 流量（Flow） 5.1L/min 电源（Power） 3Φ220V/380V 压力(Pressure) 0-20Kg/cm2 油容量(Oil Capacity) 10L 油种类(Oil Type CPC R68 电磁阀(Electromagnetic Valve) AC 220V 油压缸(Cylinders) 40Φ,50Φ,60Φ 行程(Trip) 订制100~450mm 油管（Oil Tube） 2米高压管 重量（Weight) 32Kg 限速阀(Speed Limit Valve) 流速控制阀
